MK台座
最大角度20°まで自在にセットできる。
永久アンカー工法に画期的な自在支圧台座が登場。
特徴
主な特徴
- 360°どの方向にも最大度20°の範囲に自在にセットできるため各孔毎に角度を計測して固定台座を作らなくてよい。
- アンカー頭部のテンドンの折れ曲がりがなくなり構造物にアンカー力が均等に分布する。
- 円形の亜鉛メッキ処理でコンパクトなため露出したままでも使用できる。
- 構造物の不等変形にも追随し、アンカー軸に垂直にセットできるため二次緊張にも対応可能である。
構造・仕様

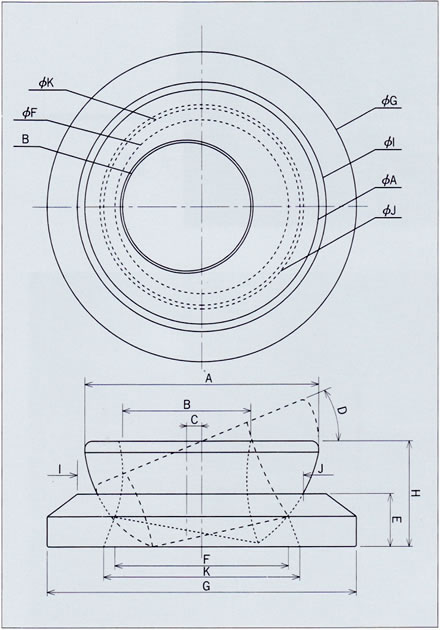

寸法図

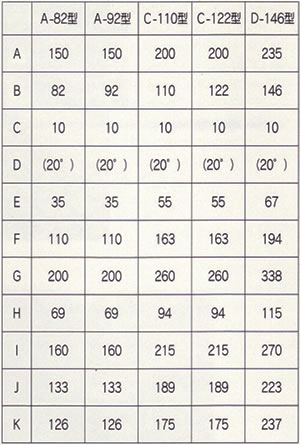

寸法表

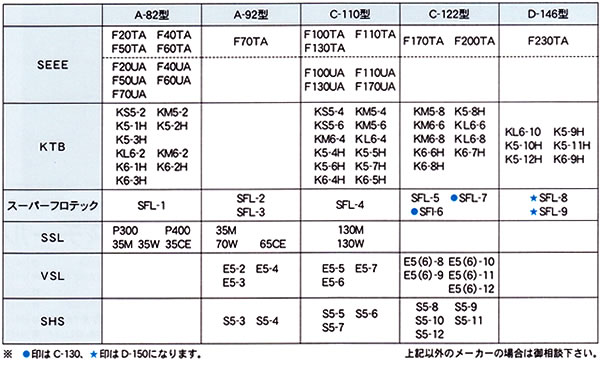

MK台座適合規格表

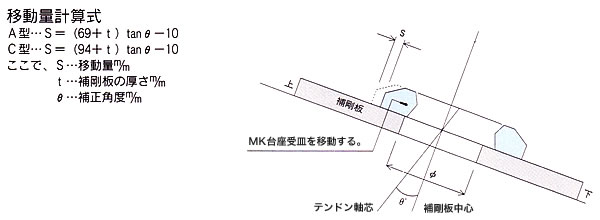

MK台座を使用する場合の移動量
- 補鋼板中心とテンドン軸を正確に合わせ固定する。
- MK台座の受け皿を次式計算によりずらして据えつけ固定して下さい。

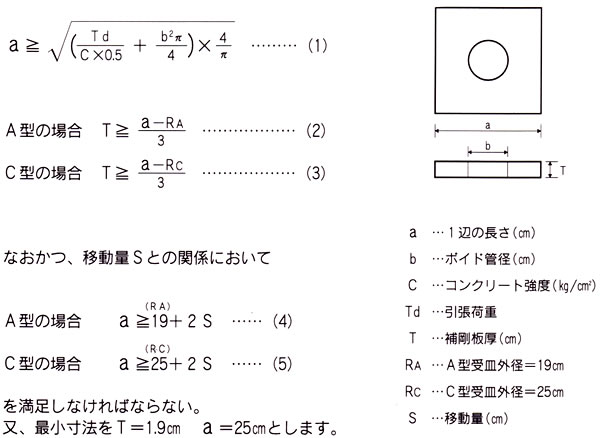

MK台座使用の場合の補剛板寸法
MK台座取付手順と注意点
軸の大きいズレがあると半球体面に回転力が働きテンドンに損傷を与える可能性があります。又受皿を補鋼板上で移動量（S）だけ移動させる。
緊張定着時に構造物の変位等が予想される場合は小さい荷重ではずれる程度の点溶接を行いラムチャーやジャッキの孔芯とテンドン軸が一致するように丁寧に行う。（MK台座は鉄製品ですので溶接できます）
