#道路・法面
覆式ロックネット
ロックネットにはポケット式ロックネットと覆式ロックネットがあります。また、ワイヤロープを格子状に設置し、斜面上の転石を抑えるワイヤネット工法もございます。
特徴
特徴
- 金網とワイヤロープで構成されたネットで法面を完全に覆ってしまいますので、跳石・飛石を防ぎ落石を安全に法尻まで導きます。
- 設置場所の状態により適切な強度の仕様が選定でき無駄がありません。さらに施工が短期間な為、大がかりな仮設備等も必要とせずとても経済的です。
- 植生は失わないので施工後においては、草木等が早期に回復し、自然の景観を損なうことがありません。
構造・仕様

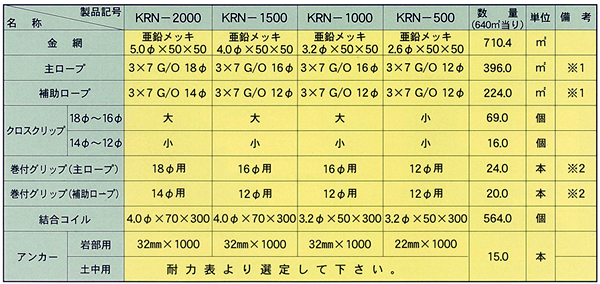

標準仕様
※1 巻付グリップを使用する場合には各ロープとも、1ヶ所につき下記の長さを差引いて下さい。
18Φ:260mm, 16Φ:225mm, 14Φ:250mm, 12Φ:175mm, 8Φ:135mm
ワイヤクリップを使用する場合は各ロープとも、1ヶ所につき1mの折返し長さを加算して下さい。
※2 ワイヤクリップを使用する場合は各ロープとも、1ヶ所につき下記の数量で計算して下さい。
18Φ:5個, 16～12Φ:4個, 8Φ:3個

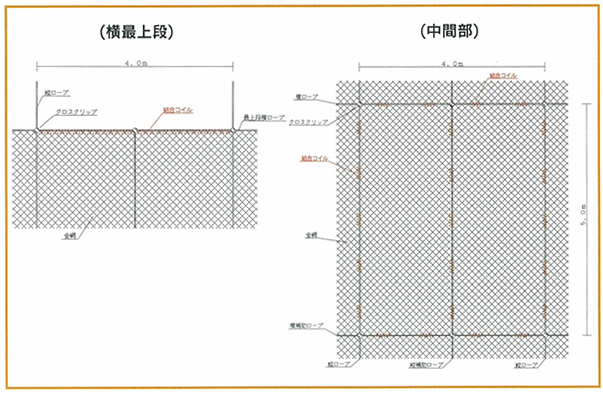

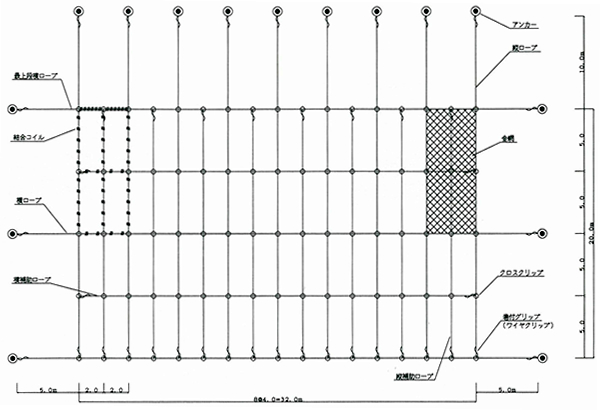

標準展開図
設計・計算
数量の決定
- ワイヤロープ

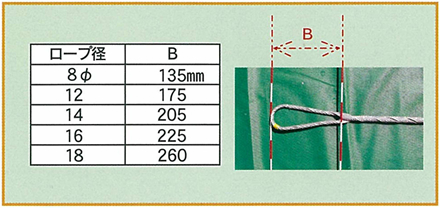

長さは下記の通り算出し、巻付グリップを使用する場合はそれぞれ1ヶ所につき、下表のBの長さを差引いて下さい。
・縦ロープ…………縦アンカーから最下段横ロープの長さ
・縦補助ロープ……最上段横ロープから最下段横ロープまでの長さ
・横ロープ…………横アンカーから他方横アンカーまでの長さ
・横補助ロープ……両端の縦ロープ間の長さ
- 金網

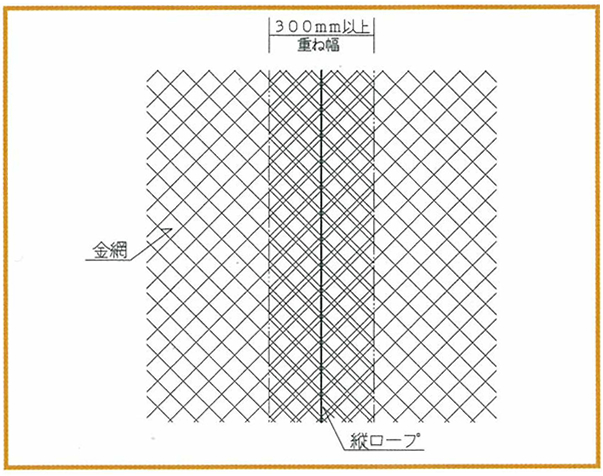

縦ロープ間隔（1スパン）は4.0mとなっていますが、重ね代0.3m（ナックル加工の場合は4.2m）幅として数量を算出して下さい。
- 結合コイル
最上段横ロープ…1mに3個
その他のロープ…1mに1個

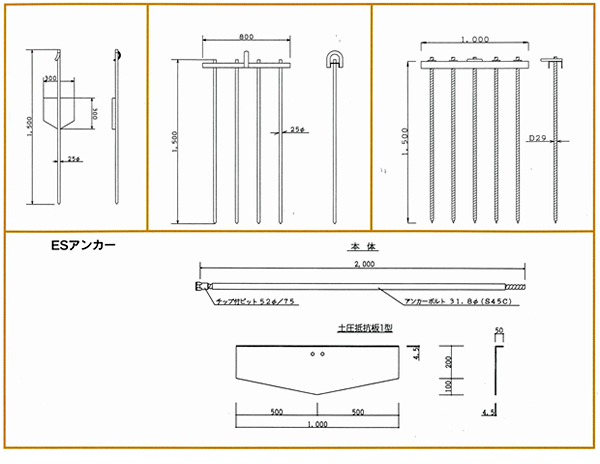

共通部材

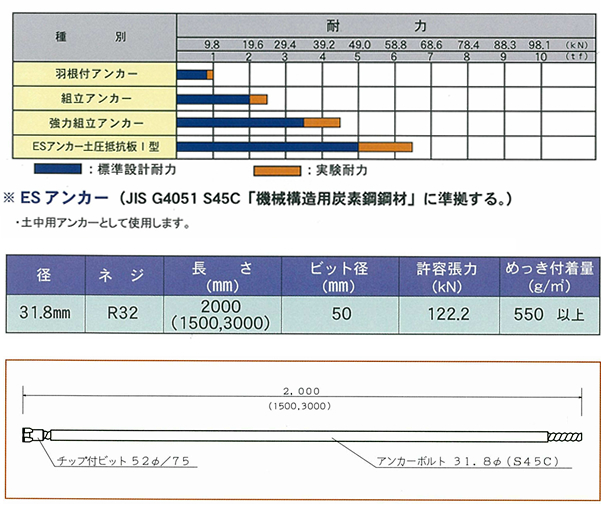

土中用アンカーの選定
土中用アンカーは種別により耐力が異なりますので、法長、法勾配土質状況を考慮して選定して下さい。 下図のアンカー耐力表は標準的な値であり、土質によって多少異なる場合があるため、ご使用の際には 現地にて耐力試験を行い、実際の耐力を確認してください。
